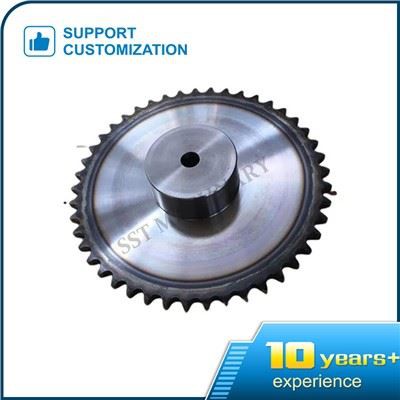

08B Pignone catena

parametro per pignone catena 08B:

Passo 12.7

Larghezza interna 7,75

Rullo 8.51

Denti NO: 8-125

Materiale del pignone catena 08B

Il materiale deve garantire che i denti degli ingranaggi abbiano sufficiente robustezza e resistenza all'usura. Sono comunemente usati acciaio al carbonio e acciaio legato e la superficie del dente è soggetta a trattamento termico. Durante il funzionamento, i denti del pignone piccolo partecipano all'ingranamento più volte rispetto al pignone grande, con grave usura e impatto. Pertanto, il materiale del pignone della catena 08B piccolo dovrebbe essere buono e la durezza della superficie del dente dovrebbe essere elevata.

Nella trasmissione a catena, poiché la catena è poligonale sulla ruota e ruota con il pignone catena 08B, la velocità della catena e il rapporto di trasmissione cambiano periodicamente nel tempo, determinando movimenti irregolari e carico dinamico, urti e vibrazioni, che sono le caratteristiche intrinseche della catena guidare. Per ottenere una trasmissione a catena più stabile, nel progetto devono essere opportunamente selezionati vari parametri di movimento (passo, numero di denti multipli, limitazione della velocità massima del pignone).

Sebbene il passo del pignone 08A e del pignone catena 08B sia 12,7, esistono differenze tra il pignone 08A e il pignone 08B e non possono essere utilizzati in generale.

1. La larghezza della sezione interna è diversa e lo spessore del pignone 08A (7,85 mm) 08B (7,75 mm) è diverso

2. Il diametro esterno dei rulli è diverso e il tipo di dente del pignone 08A (7,92 mm) 08B (8,51 mm) è diverso

Lo standard della ruota dentata nel nostro paese è l'unità inglese. Sono disponibili 3 punti, 4 punti, 5 punti, 6 punti, ecc., nonché ruote singole, doppie, a tre, quattro file, ecc. La spaziatura tra le file di doppia fila, tre file e quattro file viene effettuata secondo la normativa nazionale standard.

In secondo luogo, ci sono pignoni con le lettere A e B come modelli, a come pignoni per trucioli, B come pignoni da banco e 1, 2 e 3 in b1-2-3 rispettivamente come pignoni a fila singola, doppia e a tre corone. Lo spessore dei denti dei pignoni con frazioni diverse è diverso.

La ruota dentata è azionata da una catena e l'unità modello è generalmente britannica. Ci sono fila singola, fila doppia e fila multipla. Adatto a bassa velocità, carico pesante e alta temperatura. Rispetto agli ingranaggi può essere utilizzato dove i centri di due alberi sono lontani.

Il centro di questi pignoni per catena 08B è lavorato per adattarsi alla dimensione esatta dell'albero. Sono lavorati alla dimensione del diametro dell'albero elencato e possono essere lavorati alla dimensione del diametro massimo dell'albero. I denti sono dimensionati per adattarsi alle catene a rulli ISO metriche. Sono realizzati in acciaio inossidabile e non si corrodono a causa dell'umidità o dei frequenti lavaggi. Il mozzo esteso rende questi pignoni più stabili e durevoli rispetto a quelli con mozzi piatti. Sono conformi alla norma internazionale ISO 606 (ex DIN 8187) per dimensioni e materiali.
