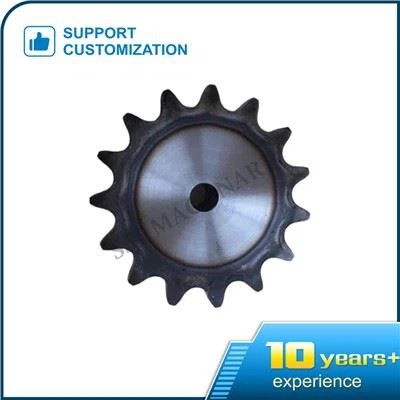

Pignone catena 12B

parametro per pignone catena 12B:

Campo 19.05

Larghezza interna 11,68

Rullo 12.07

Denti NO: 8-125

Caratteristiche della trasmissione a catena, pignone a catena 12B.

Vantaggi (rispetto alla trasmissione a cinghia):

non c'è slittamento e slittamento e è possibile mantenere il rapporto di trasmissione medio accurato.

dimensioni di trasmissione compatte.

non è richiesta una tensione elevata e il carico sull'albero è ridotto.

Ciao Gh efficienza.

in grado di lavorare in ambienti ad alta umidità e alta temperatura.

la trasmissione a catena può assorbire le vibrazioni e mitigare l'impatto.

struttura semplice, bassi costi di elaborazione e bassi requisiti di precisione di installazione.

adatto per trasmissioni con grande interasse.

in grado di lavorare in ambienti difficili.

Svantaggi del pignone catena 12B:

può essere utilizzato solo per la trasmissione rotatoria nello stesso senso tra alberi paralleli.

velocità istantanea irregolare.

scarsa stabilità ad alta velocità.

non è adatto per occasioni con grandi cambiamenti di carico e inversioni rapide.

rumore.

il costo è elevato ed è facile saltare i denti dopo l'usura.

Selezione del materiale del pignone

Per la piastra dentata che non necessita di trattamento termico, può essere realizzata in acciaio Q235, Q345 (16Mn) o 10, 20. Generalmente, la durezza è inferiore a hb140, adatta alla lavorazione di ruote dentate di media velocità, media potenza e grandi. I pignoni che richiedono un trattamento termico devono essere realizzati in acciaio 45, acciaio forgiato 45, acciaio fuso 45 o acciaio 40Cr, adatto per la lavorazione di pignoni motrici e condotti che supportano catene ad alta resistenza in occasioni importanti con grandi sollecitazioni. I pignoni in ghisa vengono utilizzati principalmente nei pignoni con bassi requisiti di precisione o forme complesse, come i pignoni ad anello.

Forma e struttura della ruota dentata comune

Di solito, il pignone è composto da corona dentata, mozzo e larghezza della ruota. Le forme comuni dei pignoni sono:

Pignone singolo a doppia corona in pezzo unico.

Pignone singolo a doppia corona a flangia singola.

Pignone singolo a doppia corona a doppia flangia.
